长轴液下泵振动原因分析及控制措施(一)

2019-7-4 11:23:10点击:
鉴于该类型液下泵为长期定型产品,因此可以基本排除设计方面的原因。结合以往使用中的实践,产生振动的原因主要是安装问题。

安装质量分析及控制

由于安装质量原因导致机泵振动的概率非常高,因此先从安装质量进行分析。

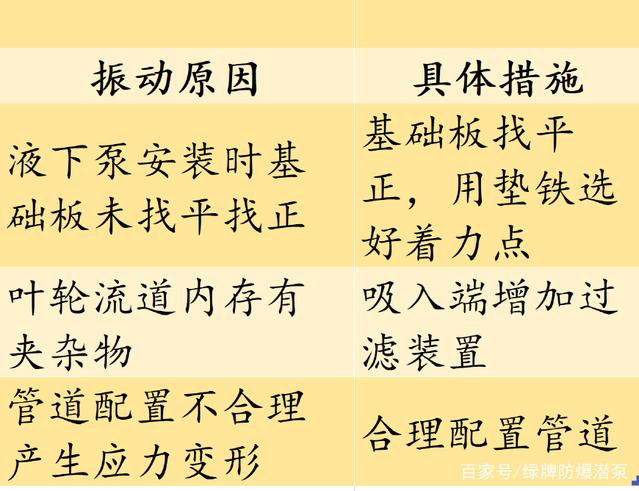

故障诊断

(1)液下泵安装时基础板未找平找正。如果安装时未进行基础的找平工作,安装板与基础接触将出现间隙,接触不完善,造成泵运转过程中出现振动现象。控制措施为:基础板找正找平,用垫铁选好着力点,设置于基础螺栓附近至少应有一组垫铁,但最好对称布置,在接缝处两侧也应各垫一组垫铁。

(2)叶轮流道内存有夹杂物。吸入口吸入杂质,会堵塞一部分流道,叶轮与蜗壳的摩擦损失加大。在此情况下,电机输出扭矩增大,导致电机电流增大,从而使振动加剧。控制措施为:在吸入端增加过滤装置,防止杂物进入,并定期进行清理。

(3)管道配置不合理产生应力变形。控制措施为:泵的进口管段应避免弯曲和积存空气,避免管道应力对泵产生影响。管道配置时应尽可能避免管道应力、变形应力和管道阀门的重量作用到泵体上。
